【閥門型號】

對夾雙瓣止回閥常見的閥門型號有：h76h、h76h-10c、h76h-10p、h76h-16c、h76h-25、h76h-40、h76h-64、h76h-100、h76y、h76w、h76w-10p、h76w-10r、h76w-16p、h76w-25p、h76w-40p、h76w-64p、h76w-100p、h76x、h76x-10、h76x-16、h76x-16c、h76x-16p、h76x-16r、h76x-16q、h76f、h76f46等。

【執行標準】

設計標準采用API6D、API594、GB/T12221；
 檢驗與試驗標準采用：API598、API6D、JB/T9092、GB/T13927；
 結構長度標準采用：API6D、API594、工廠標準；
 壓力溫度等級標準采用：GB/T12224、ASME B16.34；
 法蘭型式尺寸標準采用：ASME B16.5、ASME B16.47、GB/T9113、JB/T79。

【性能參數】

公稱通徑：DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN650、DN700、DN750、DN800、DN900、DN1000、DN1050、DN1200。
 公稱壓力：PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0、PN20.0、PN25.0、CLASS150、CLASS300、CLASS600、CLASS900、CLASS1500、CLASS2500。
 適用溫度：-196℃~550℃，應根據不同的工況溫度選用不同的材質。
 適用介質：水、油氣、各類腐蝕性介質，不同的介質應該選用不同的材質。
 零件材料：常見的材料有碳鋼、不銹鋼、合金鋼。

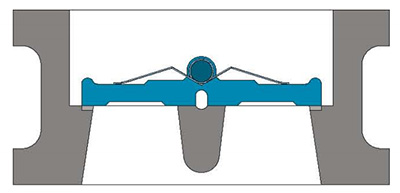

【結構簡圖】

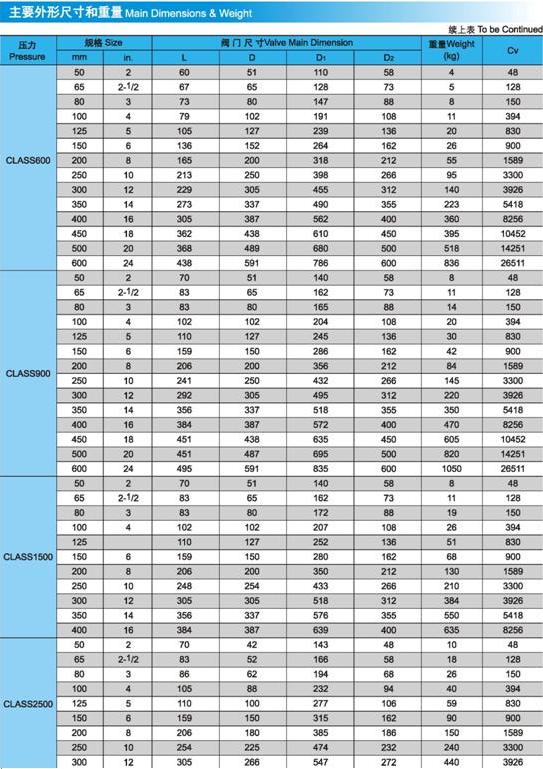

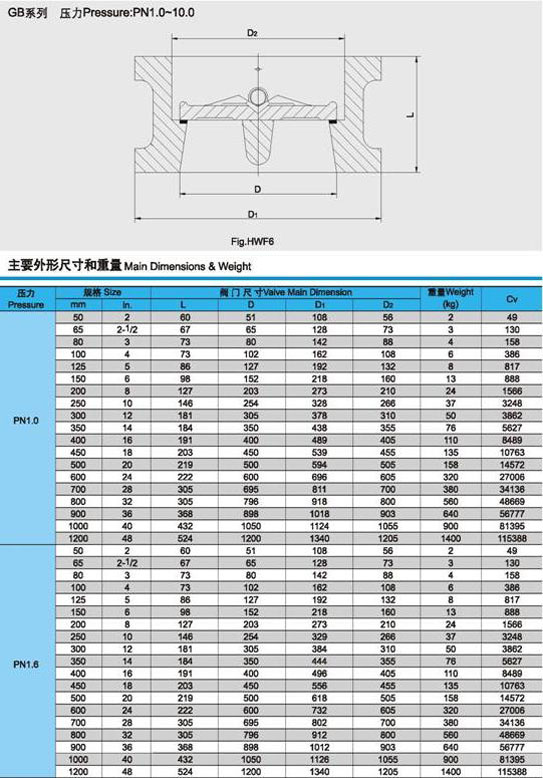

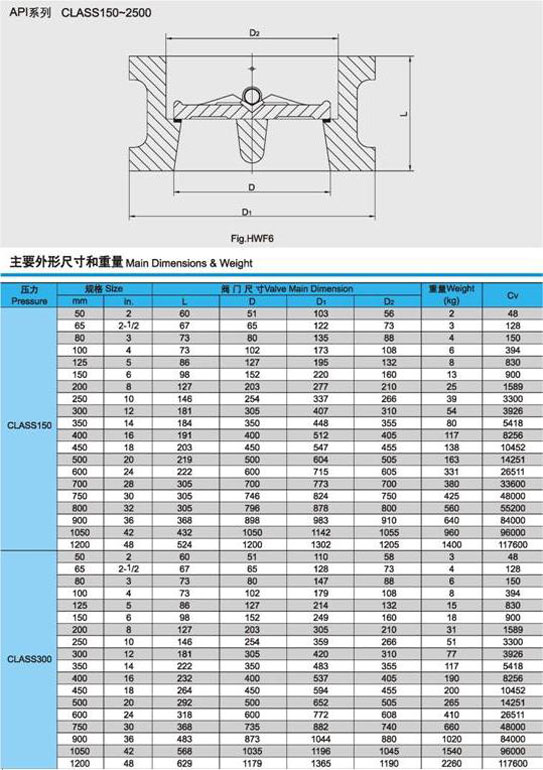

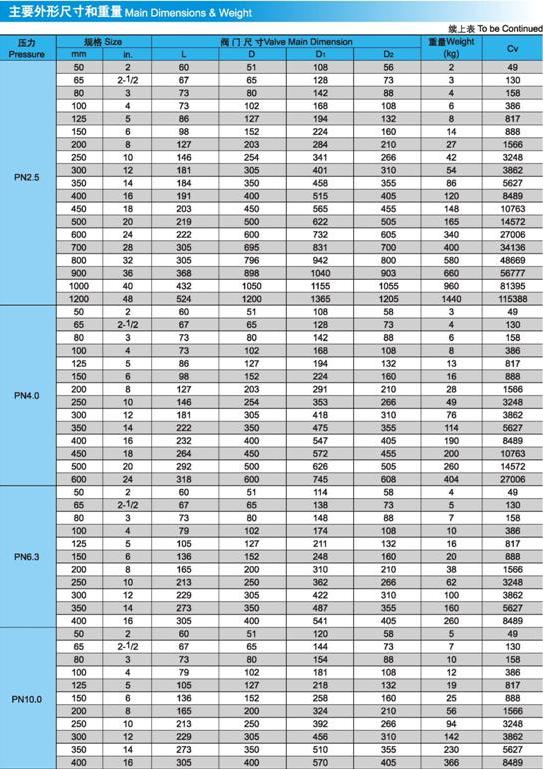

【外形尺寸】
