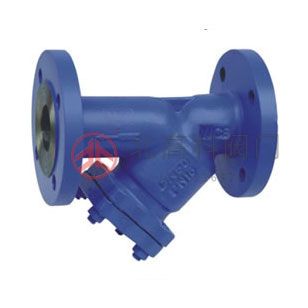

SBY系列過濾器、SBL系列藍式過濾器是石油、化工等輸送管線上必不可少的設備，具有結構緊湊。使用方便。過濾能力大，壓力損失小。安全可靠，價格低廉等優點。本產品規格齊全，適用性強，若將它安裝在泵的入口或系統管線的有關部位。既可延長泵及一系列設備的使用壽命。又能保證整個系統安全穩定地進行。
結構示意圖
技術參數
| 殼體材料 | 濾網材質 | 濾網精度 | 法蘭標準 | 公稱壓力 |
|---|---|---|---|---|
| 不銹鋼、碳鋼或按客戶要求 | 不銹鋼絲網 | 按客戶要求 | HG501 0-58 | 按客戶要求 |
主要尺寸
| 公稱直徑 | 型號 | Ll(mm) | L2(mm) |
|---|---|---|---|
| 20 | SBY20 | 270 | 1 90 |
| 25 | SBY25 | 270 | 1 90 |
| 32 | SBY32 | 270 | 1 90 |
| 40 | SBY40 | 270 | 230 |
| 50 | SBY50 | 290 | 240 |
| 80 | SBY80 | 350 | 305 |
| 100 | SBYl00 | 425 | 345 |
| 150 | SBYl50 | 540 | 450 |
| 200 | SBY200 | 700 | 530 |
| 250 | SBY250 | 800 | 670 |
| 300 | SBY300 | 950 | 750 |
| 350 | SBY350 | 1 050 | 850 |
| 400 | SBY400 | 1250 | 920 |
<
<
<
<
<
<
<
<
<
<
