減壓穩壓閥(又名減壓閥),減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。
蒸汽減壓閥是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。

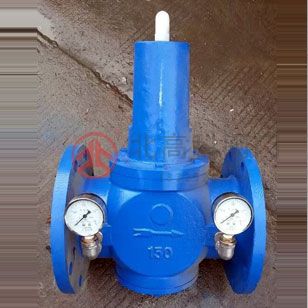

一、Y416X減壓穩壓閥產品概述
Y416X減壓穩壓閥是一種由閥體、閥蓋、閥座、閥桿、活塞套、橡膠膜片、彈簧罩和調節彈簧等零部件組成的隔膜式或活塞式可調節型減壓閥，其閥后出口壓力可在投入使用前根據需要調節，投入使用后閥后壓力始終減至并穩定在設定值，不因閥前進口壓力及流量的變動而改變。
Y416X減壓穩壓閥由于采用了閥后壓力反饋機構，工作中不但減靜壓而且可減動壓，既可水平安裝，也可垂直安裝，在高層建筑冷熱供水系統中完全可以代替分區供水中的分壓水箱，在氣壓罐和變速泵供水系統中，是解決高層底部供水壓力大的理想產品。本產品性能可靠，安裝此閥可實現低壓、等壓供水，可節水、節能、減小噪音和延長管路及衛生器具的使用壽命。
二、Y416X減壓穩壓閥主要零部件材料表
序號 | 零件名稱 | 材料名稱 | ||||
1 | 閥 體 | HT200 | QT450 | WCB | CF8 | CF8M |
2 | 閥 蓋 | HT200 | QT450 | WCB | CF8 | CF8M |
3 | 彈 簧 罩 | HT200 | QT450 | WCB | CF8 | CF8M |
4 | 閥 桿 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 |
5 | 活 塞 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 |
6 | 缸 套 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 |
7 | 密 封 墊 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
8 | 調節彈簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | 06Cr19Ni10 | 06Cr19Ni10 |
9 | 膜 片 | 尼龍強化橡膠 | 尼龍強化橡膠 | 尼龍強化橡膠 | 尼龍強化橡膠 | 尼龍強化橡膠 |
三、Y416X減壓穩壓閥主要技術規范表
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 |
進口壓力(MPa) | — | ＜1.2 | ＜1.6 |
出口壓力(MPa) | — | DN＜50時0.1-1.0 DN＞50時0.2-1.0 | DN＜50時0.15-1.2 DN＞50時0.25-1.2 |
出口壓力調節范圍(MPa) | 0.08-0.8 | 0.1-1.0 | 0.2-1.6 |
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | ||
法蘭標準 | GB/T 17241.6、JB/T 79、GB/T 9113、ANSI B16.5等 | ||
檢驗試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | ||
適用介質 | 空氣或非腐蝕性液體 | ||
工作溫度 | 0℃~100℃ | ||
四、Y416X減壓穩壓閥主要外型尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |
L | H | ||
1.0-2.5 | 15 | 108 | 105 |
20 | 117 | 105 | |
25 | 127 | 115 | |
32 | 140 | 120 | |
40 | 165 | 165 | |
50 | 203 | 165 | |
65 | 216 | 190 | |
80 | 241 | 250 | |
100 | 292 | 274 | |
125 | 330 | 350 | |
150 | 356 | 368 | |
200 | 495 | 395 | |
250 | 622 | 433 | |
300 | 698 | 475 | |
350 | 787 | 520 | |
400 | 914 | 570 | |
五、Y416X減壓穩壓閥主要結構圖
<
<
<
<
<
<
<
<
<
<
