【閥門型號】

q61f系列常見的焊接球閥型號：q61f-10、q61f-16、q61f-25、q61f-40、q61f-64、q61f-100、q61f-10c、q61f-10p、q61f-10s、q61f-16、q61f-16c、q61f-16r、q61f-16p、q61f-25p、q61f-25c、q61f-40c、q61f-40p、q61f-64c、q61f-64p、q61f-64r等。

q67系列常見的焊接球閥型號：q67f、q67f-10、q67f-16、q67f-25、q67f-40、q67y、q67h、q67w等。

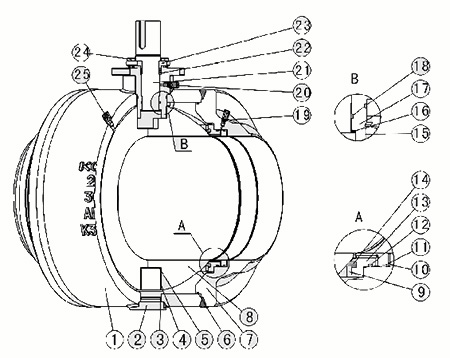

【結構簡圖】

圖中數(shù)字解析：1表示閥體，2表示下閥桿座，3、6、12、18表示O型圈，4表示下軸襯，5表示平面軸襯，7表示閥蓋，8表示球體，9表示壓板圈，10表示彈簧，11表示防火墊，13表示閥座，14密封圈，15表示上軸襯，16表示平面軸襯，17表示上閥桿座，19表示閥座注脂閥，20表示閥桿注脂閥，21表示閥桿，22表示填料，23表示壓蓋，24表示螺釘，25表示排泄閥。

【性能參數(shù)】

公稱壓力：1.6-6.4MPa

適用穩(wěn)定范圍：-20～232℃～350℃

適用介質：水、油、氣及某些腐蝕性液體(W、O、G)

螺紋類型：G、NPT、BSPT、BSP、DI259/2999

【連接尺寸及重量】
