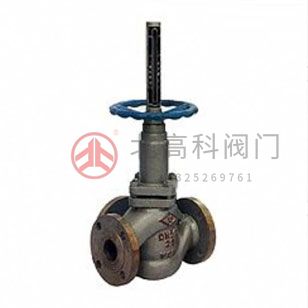

雙柱三通柱塞閥在石油、化工、化肥、冶金、制藥等生產環節需要將流體從一條管線快速切換到另一條管線，或者將一條管線的流體同時分配給另外兩面三刀條管線，以滿足工藝流程的要求。U43SM對此采用三通柱塞閥即可以實現。
產品概述
在石油、化工、化肥、冶金、制藥等生產環節需要將流體從一條管線快速切換到另一條管線，或者將一條管線的流體同時分配給另外兩面三刀條管線，以滿足工藝流程的要求。對此采用三通柱塞閥U43SM即可以實現。此外還有保溫柱塞閥、平衡式直通式柱塞閥、平衡式角式柱塞閥、金屬無磨損高溫高壓球閥等新產品。
適用范圍
當前柱塞閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。
結構示意圖
主要連接、結構尺寸
| DN(mm) 尺寸 | U43SM-16C（P） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 | 425 | 475 |
| W | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 | 1000 |
| D | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 |
| K | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
| T | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | 36 |
| n-φ | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-33 | 12-25 | 12-25 | 16-25 | 16-30 |
| DN(mm) 尺寸 | U43SM-25C（P） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 | 425 | 475 |
| W | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 | 1000 |
| D | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 460 | 550 | 610 |
| K | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 |
| T | 20 | 22 | 22 | 24 | 28 | 30 | 34 | 36 | 40 | 44 | 48 |
| n-φ | 4-18 | 8-18 | 8-18 | 8-23 | 8-25 | 8-25 | 12-25 | 12-30 | 16-30 | 16-34 | 16-34 |
<
<
<
<
<
<
<
<
<
<
