套筒式調節閥的套筒與閥瓣為間隙配合，套筒上開有多個節流窗口， 窗口的形狀決定了調節閥的流量特性， 窗口的面積大小影響調節閥的流量系數Cv 。閥座采用自對中無螺紋卡入式結構， 閥座上的圓錐密封面與閥瓣上的圓錐密封面相配合形成切斷密封副， 保證閥瓣壓緊在閥座上時閥門嚴密關斷。閥座直徑的大小影響調節閥的流量系數Cv 。閥瓣上平行于軸向有對稱分布的平衡孔， 使閥瓣上下端面的腔室連通， 這樣閥內介質作用在閥瓣軸向上的力大部分相互抵消， 介質在閥桿上產生的不平衡力就非常小。

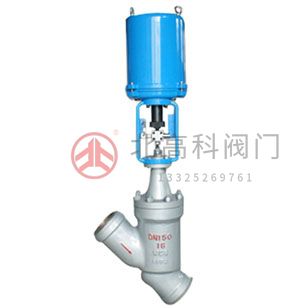

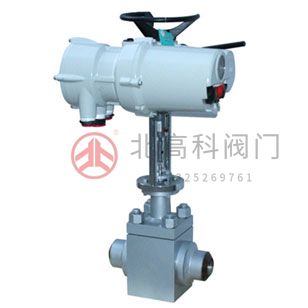

系列套筒式調節閥是一種采用籠式（套筒）節流結構并具有關斷功能的高性能調節控制閥。采用閥籠導向、平衡式套筒閥芯等結構設計，動態穩定性好，噪聲小，調節精度高，允許壓差大，可調比大，關閉密封可靠，廣泛應用各種管線和系統苛刻工況的壓力和流量的調節控制。
套筒式調節閥產品特點：
• 采用閥籠（套筒）節流結構，可防止汽蝕或閃蒸，降低噪音。選用一級或二級多孔閥籠，可進一步降低噪音。
• 采用平衡式閥芯結構，驅動力小，允許工作壓差大。
• 采用閥內件通用和互換設計，滿足工藝過程的不同要求，并可減少備件，經濟性好。
• 多種結構型式閥籠可以滿足專業化的應用場合各種流量特性需求。
• 采用具有發明專利的內件連接結構，連接可靠，維護方便。
• 采用密封面堆焊、彈性加載等技術的閥座密封，關閉密封可靠，使用壽命長。可選用金屬密封或軟密封結構。
• 采用帶活載結構的優化填料組合閥桿密封，可有效地防止介質泄漏，減少日常維護，延長使用壽命。
• 可選用適用于酸性介質的材質，符合NACE MR0175\GB/T20972。
<
<
<
<
<
<
<
<
<
<
