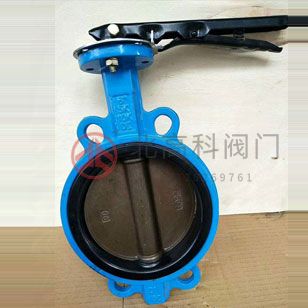

D71X/2507橡膠密封蝶閥是一種專為脫硫脫硝工程設計的高性能蝶閥，適用于多種腐蝕性介質的工況。該蝶閥采用對夾式連接方式，結構緊湊、重量輕，操作靈活，密封性能優異。

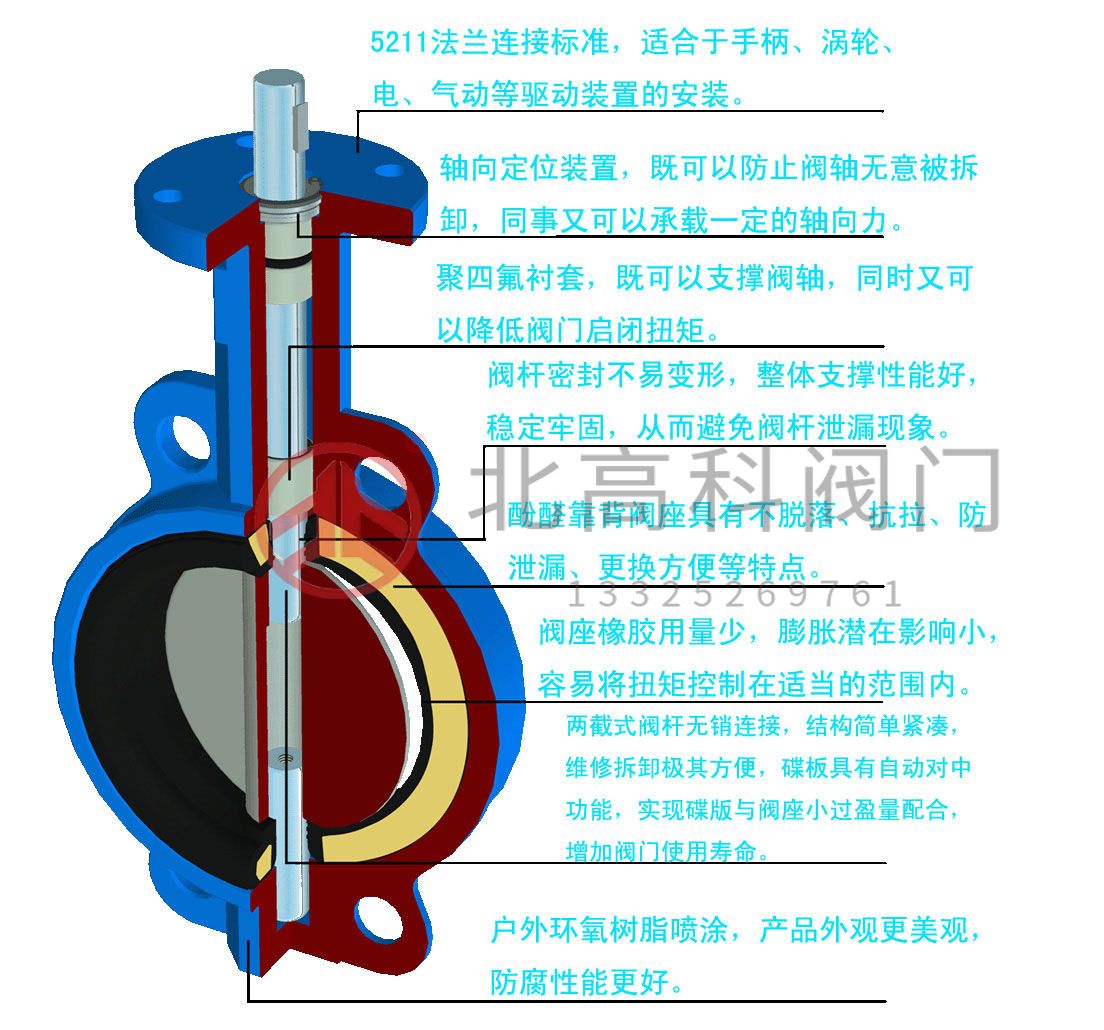

北高科集團已開發用于脫硫系統的雙向不銹鋼蝶閥，供用戶選用。我們合作開發的脫硫蝶閥，其蝶板的邊緣為機械加工的球面，并經過手工拋光，保證360°的周邊同心性和雙方向的氣密式關閉，具有操作力矩低和閥座壽命長的功能，對稱閥板提高了閥門的流量系數Cv值，減少紊流、增加壓力恢復作用，其閥板外徑間隙的設計按標準要求，能與所有標準管道相配合。
性能參數：
適用溫度 | 適用介質 |
天然膠≤ 85℃ | 石膏漿液、石灰石漿液、 回收水、工藝水、廢水 |
三元乙丙膠≤100℃ |
采用標準：
項目名稱 | 采用標準 | 可選標準 |
| 設計制造驗收 | GB12238-1989 | ISO/DIN10631-1991、API598 |
| 閥門結構長度 | GB12221-1989 | ISO5752-1988 |
| 閥門法蘭連接 | GB9113-2000 | ANSI.B16.5、ISO7005、JIS B2238、2239 |
| 閥門檢驗 | GB/T13927-1992 | ISO/DIN5208-1987 |
| 閥門標志 | GB12220-1989 | ISO05209-1987 |
零部件可選材料：
名稱 | 材料 |
閥體 | 灰鑄鐵、球墨鑄鐵、碳鋼 |
蝶板 | 碳鋼包覆橡膠、 碳鋼包覆氟塑料、不銹鋼 雙相不銹鋼板 1.4529、C276 、2507 |
閥座 | 天然橡膠、三元乙丙、橡膠 |
閥桿 | 不銹鋼、 2Cr13、304 |
安裝注意事項：
1、管道對夾法蘭標準必須與蝶閥標準相符，對夾連接法蘭建議使用蝶閥專用法蘭；
2、使用安裝前應檢查使用條件是否與本蝶閥性能相符；
3、安裝前應先清理閥門內腔與密封面，不許有污物雜物附著；
4、閥座兩端突出閥體端面作為法蘭密封墊，蝶閥安裝時無需再加密封墊；
5、本蝶閥可以安裝在水平、垂直及任意角度的管道上，并可雙向使用；
6、蝶閥不得安裝于管道拐角處，不允許倒立安裝；
7、安裝時蝶閥必須處于關閉位置，確保蝶板不與管道法蘭等碰撞；
8、確認法蘭焊接無誤，蝶閥裝上后不允許再焊法蘭，以免燙傷橡膠件和防腐覆層；
9、蝶閥如發生啟閉失常，應查明原因，排除故障，不得利用敲、砸、撬和手柄接桿加長臂等方法強行啟閉。
<
<
<
<
<
<
<
<
<
<
