密閉式斜插板閥適用于密閉性要求較高的除塵氣力輸送管道，調節或切斷物料流量的主要控制設備，具有結構簡單、重量輕、無卡阻、操作靈活等優點，廣泛地應用于冶金、礦山、建材、玻璃等行業系統中，控制物料的流量調節或切斷作用。
密閉式斜插板閥主要性能：
介質流速：≤8m/s 工作溫度：≤130℃
適用介質：無粘度的粉塵氣體、固體粉料、小顆粒物料。
密閉式斜插板閥可水平或垂直安裝，但氣流方向必須和閥體上的箭頭方向一致，水平管道上插板應以45度順氣流安裝，在垂直管道（氣流向上）上插板以45度逆氣安裝。其公稱直徑指管道外徑值。
密閉式斜插板閥適用于密閉性要求較高的除塵氣力輸送管道，調節或切斷物料流量的主要控制設備，具有結構簡單、重量輕、無卡阻、操作靈活等優點。

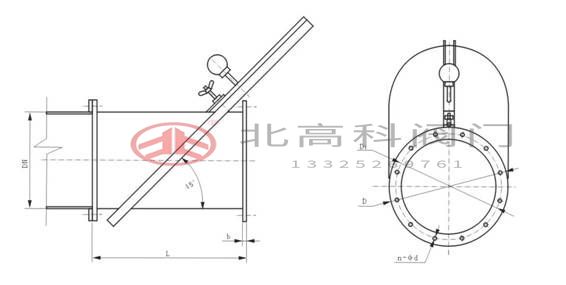

密閉式斜插板閥主要外形及連接尺寸表：
型 號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
DN | 100 | 125 | 140 | 150 | 180 | 200 | 210 | 220 | 250 | 280 | 300 | 350 |
D | 196 | 221 | 236 | 346 | 376 | 396 | 306 | 316 | 346 | 376 | 396 | 446 |
D1 | 156 | 181 | 196 | 206 | 236 | 256 | 266 | 276 | 306 | 336 | 356 | 406 |
N-Φd | 8-Φ10 | 8-Φ10 | 8-Φ10 | 8-Φ12 | 8-Φ12 | 8-Φ10 | 8-Φ12 | 8-Φ12 | 12-Φ14 | 12-Φ14 | 12-Φ14 | 12-Φ14 |
L | 280 | 300 | 320 | 330 | 360 | 380 | 390 | 400 | 430 | 460 | 480 | 590 |
b | 6 | 8 | ||||||||||
密閉式斜插板閥訂貨知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:
1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）
3.閥作用形式(電-關式或電-開式)
4.流量特性，
5.閥前、閥后壓力
6.閥體、閥芯材料
7.輸入信號
8.是否帶附件，說明附件型號。
以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由上海北高科閥門制造有限公司專家為您審核把關。
<
