【產品用途】
PZ973H電動刀閘閥系列產品廣泛應用于各種工業領域，特別是采礦、鋼鐵工業-—用于煤炭、濾渣漿，凈化裝置—用于廢水、泥漿、污物及帶有懸浮物的澄清水，造紙工業—用于任何濃度紙漿、料水混合物，電站除灰-用于灰渣漿液等專業管道系統。

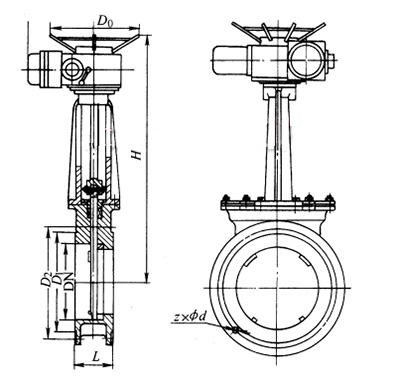

【結構簡圖】
【產品特點】
1、電動刀閘閥結構簡單、造型美觀、全通徑流道、流阻系數小。閘板提升時，同時將密封面上的粘物給刮除，自動清除了雜物;
2、不銹鋼閘板可防止腐蝕引起的密封泄漏。整體不銹鋼材質，防止了腐蝕破壞，使用壽命長;
3、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。
【閥門型號】
常見電動刀閘閥型號有：PZ973H、PZ973H-10C、PZ973H-16C、PZ973Y、PZ973Y-10P、PZ973Y-16P、PZ973F、PZ973F-10P、PZ973F-16P等。
【執行標準】
設計規范：GB/12234 DIN3356
法蘭連接：ASME Bl6.5 GB/T9113 JB/T79 DIN 2543-2545
試驗與檢驗：GB/T 13927 D
【性能參數】
| 工作壓力(MPa) | 1.0~2.5 Calss150 | |||
| 口徑 | DN50-DN2000 2″-80″ | |||
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 | |||
| 可選材料 | 閥體 | WCB CF8 CF8M CF3 CF3M | ||
| 球體 | WCB CF8 CF8M CF3 CF3M | |||
| 閥桿 | WCB CF8 CF8M CF3 CF3M | |||
| 密封面 | 不銹鋼 司太立合金 碳化鎢 PTFE | |||
| 填料 | 柔性石墨 PTFE | |||
【外形尺寸】

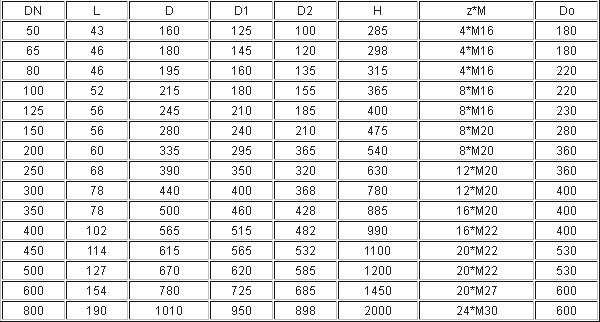

PN1.0MPa下的電動刀閘閥外形尺寸

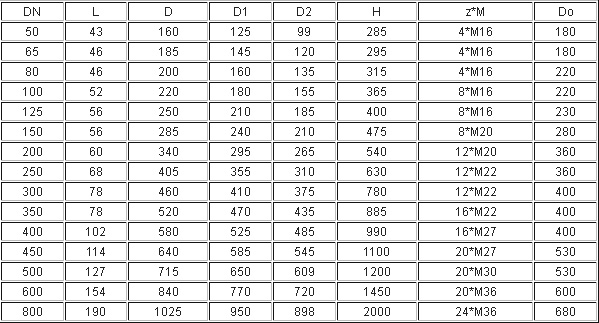

PN1.6MPa下的電動刀閘閥外形尺寸
<
<
<
<
<
<
<
<
<
<
