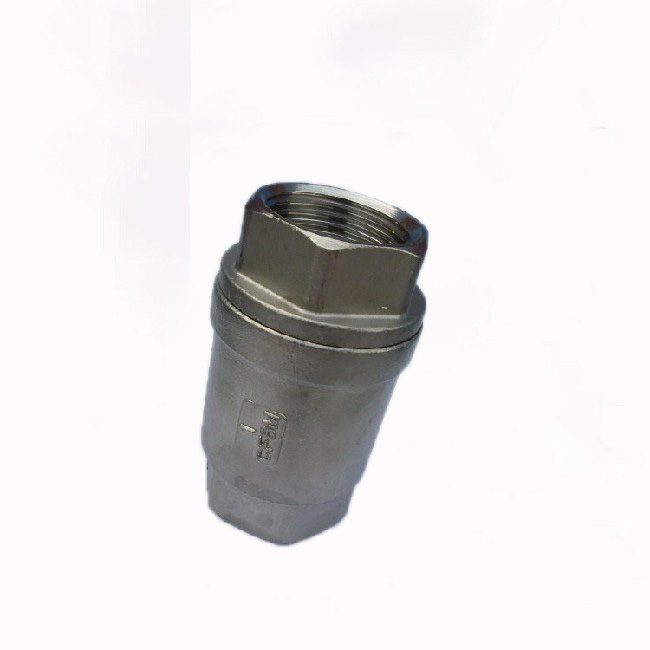

不銹鋼內螺紋止回閥H12W產品概述：
不銹鋼內螺紋彈簧止回閥精度高、外觀美、造型小、帶有彈簧裝置、垂直或水平安裝均可等特點。主要適應管道系統中防止介質倒流使用。
參數指標：
工作壓力：H12型為6-16Mpa H13型為4-32Mpa
工作介質：水、油、液體
使用溫度：≤420℃
材料：不銹鋼304、不銹鋼316、不銹鋼316L
本閥由1.閥體 3.閥瓣 4.彈簧 6.接頭等零件組成。
性能參數與主要尺寸：
公稱通徑 DN(mm) | ZG | H | L |
15 | 1/2 | 73 | 43 |
20 | 3/4 | 85 | 48 |
25 | 1 | 95 | 55 |
32 | 1-1/4 | 113 | 73 |
40 | 1-1/2 | 138 | 86 |
50 | 2 | 156 | 98 |

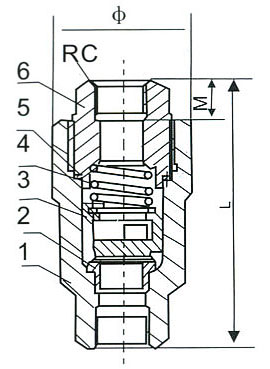

不銹鋼內螺紋止回閥H12W結構圖:
<
<
<
<
<
<
<
<
<
<
