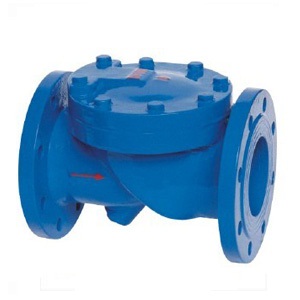

HC44X橡膠瓣止回閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。
HC44X橡膠瓣止回閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。
主要技術參數
|
公稱壓力(Mpa) |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa) |
1.5 |
2.4 |
|
密封試驗壓力(Mpa) |
1.1 |
1.76 |
|
適用溫度℃ |
<80< div=""> |
|
|
適用介質 |
清水、油品 |
|
主要零件材料
|
閥體、閥蓋 |
灰鑄鐵、碳鋼 |
|
閥瓣 |
橡膠組合件 |
|
彈簧 |
不銹鋼 |
主要外形尺寸
|
公稱通徑(DN) |
L |
H |
|
40 |
165 |
180 |
|
50 |
200 |
190 |
|
65 |
215 |
210 |
|
80 |
240 |
230 |
|
100 |
290 |
250 |
|
125 |
330 |
280 |
|
150 |
355 |
315 |
|
200 |
500 |
370 |
|
250 |
620 |
430 |
|
300 |
700 |
475 |
|
350 |
785 |
550 |
|
400 |
915 |
600 |
<
<
<
<
<
<
<
<
<
<
