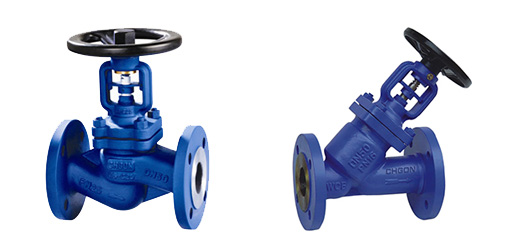

【產品用途】

WJ41H、WJ41Y、WJ41W型波紋管截止閥系列產品采用雙重的密封設計(波紋管+填料)結構設計，密封性好，適用于蒸汽、導熱油、劇毒、強腐氣液介質密封可靠性要求特別高的工況。

【產品特點】

1、波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏;

2、閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長;

3、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合密封標準;

4、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油;

5、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

【常見型號】

波紋管截止閥常見的型號有WJ41H-16C、WJ41H-25C、WJ41W-16P、WJ41W-25P、WJ61H-16C、WJ61W-16P、WJ61W-25P、WJ61W-40P等。

【規格尺寸】

壓力：1.6MPa、2.5MPa、4.0MPa、300LB、600LB、900LB等。

口徑：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350等。

【執行標準】

設計規范： BS1873 GB/T 12235 DIN 3356

結構長度： ASME B16.10 GB/T12221 DIN 3202

法蘭連接： ASME B16.5 GB/T 9113 DIN 2543-2545

試驗與檢驗：API 598 GB/T 13927 DIN3230

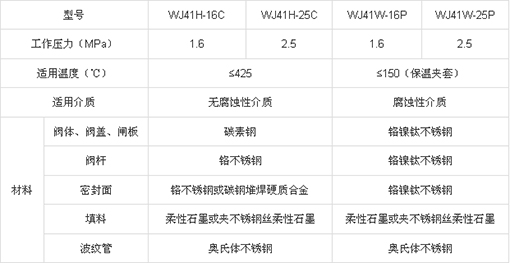

【性能參數】

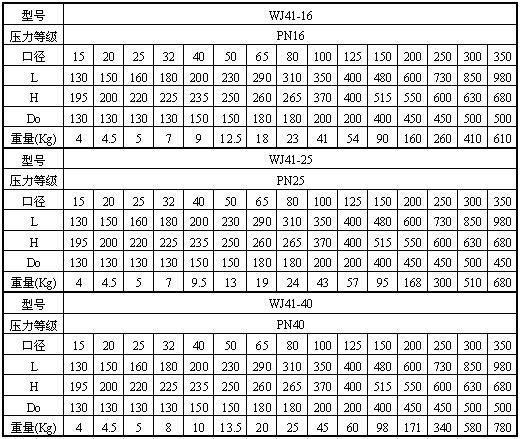

【國標外形尺寸】

WJ41H-16

WJ41H-25

WJ41H-40

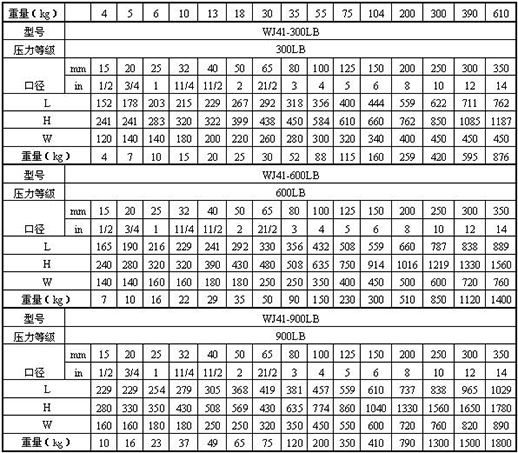

【美標外形尺寸】

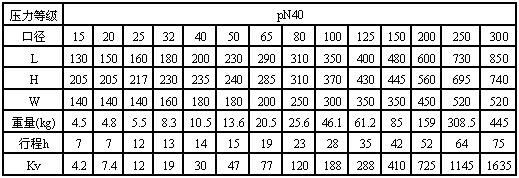

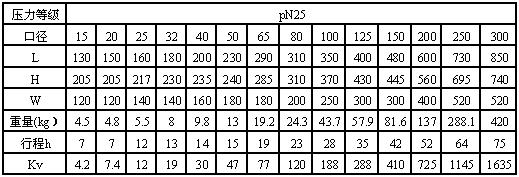

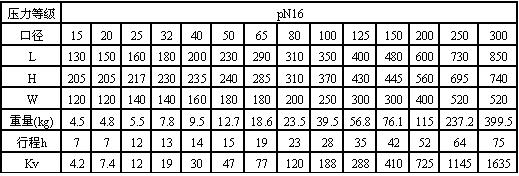

【德標外形尺寸】

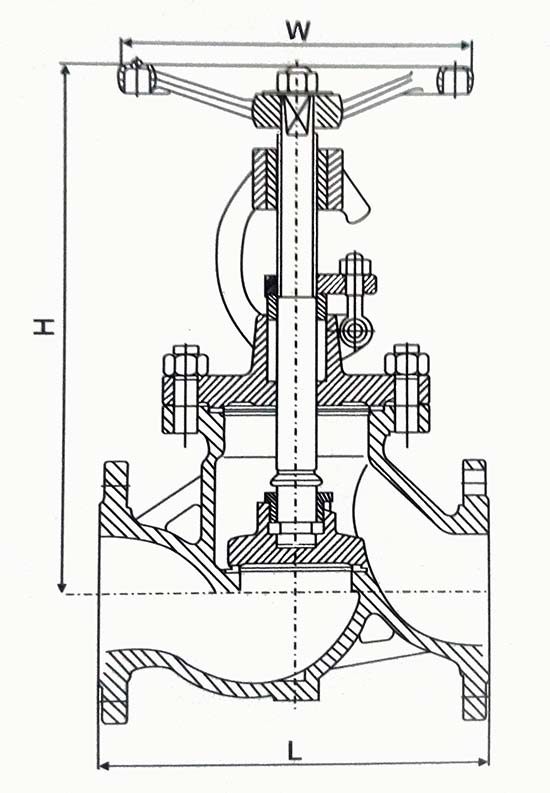

【結構示意圖】
