【產品用途】

DJ41Y、DJ41W低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

【執行標準】

設計與制造標準：JB/T7749-95、BS 1873、JIS B2071、JIS B2081；

結構長度標準：GB/T12221-89、ASME B16.10、JIS B2002；

壓力溫度標準：ASME B 16.34；

連接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89；

檢驗與試驗標準：JB/T7749-95、API 598、JIS B2003、BS 6755；

【基本型號】

低溫截止閥的型號有DJ41Y-16、DJ41Y-16C、DJ41Y-16P、DJ41Y-25、DJ41Y-25P、DJ41Y-25R、DJ41Y-40、DJ41Y-40P、DJ41Y-40R、DJ641Y-16C、DJ641Y-25C、DJ641Y-40C、DJ641Y-16P、DJ641Y-25P、DJ641Y-40P、DJ641Y-16R、DJ641Y-25R、DJ641Y-40R、DJ9B41Y-16C、DJ9B41Y-16P、DJ9B41Y-16R、DJ9B41Y-25C、DJ9B41Y-25P、DJ9B41Y-25R、DJ9B41Y-40C、DJ9B41Y-40R、DJ9B41Y-40P等。

【性能參數】

公稱壓力：1.0MPa、2.5MPa、4.0MPa；

適用溫度：-45℃、-101℃、-196℃；

適用介質：丙烯、乙烯、液化天然氣等低溫的介質；

閥體和閥蓋的材質：LCB、CF8、CF8M、CF3、CF3M；

閥瓣和閥座的材質：鉻鎳鋼、鈷鉻鎢；

閥桿的材質：鉻鎳鋼；

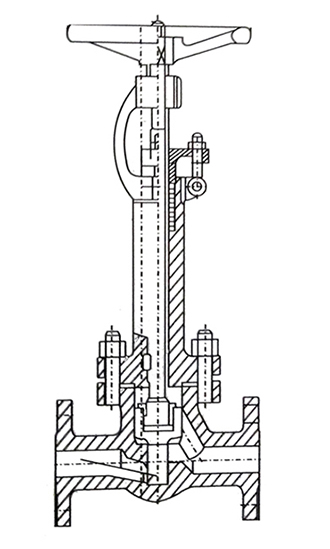

【結構示意圖】

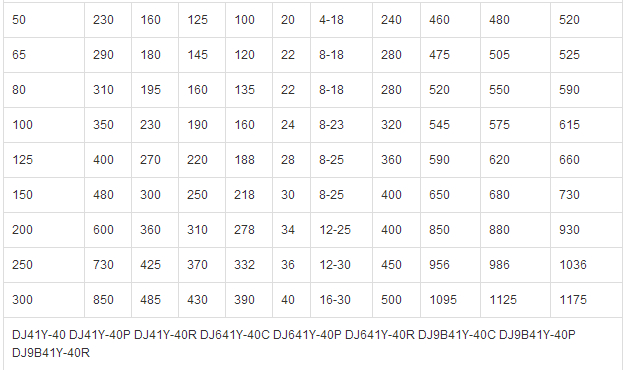

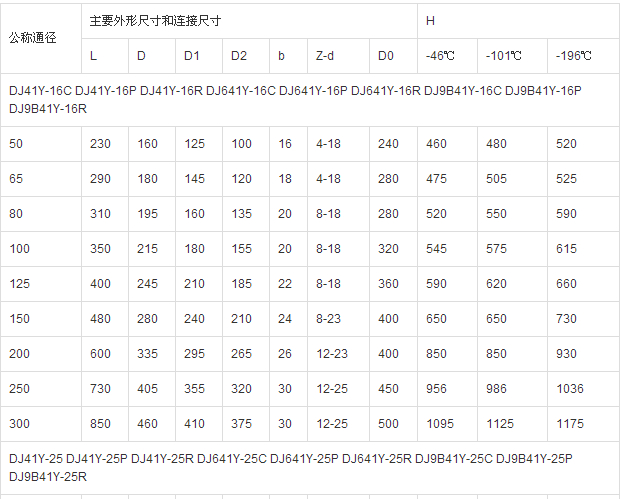

【外形和連接尺寸】
